適用于脆性、容易解理晶體的精密切割。
采用金剛石線進行切割，切割質量?jì)?yōu)良。
采用鋁型材結構，美觀輕便。
適用于脆性、容易解理晶體的精密切割。
采用金剛石線進行切割，切割質量?jì)?yōu)良。
采用鋁型材結構，美觀輕便。
產品名稱： 金剛石線切割機
產品型號： SCK-600系列
產品簡介
SCK-600系列金剛石線切割機是經過CE認證的切割設備。主要用于材料分析樣品的精密切割，例如陶瓷、晶體、玻璃、金屬、巖石、熱電材料、紅外光學材料、復合材料以及生物醫學材料等。本機尤其適合于進行超薄片的精密切割，薄片厚度可以達到0.2mm。SCK-600系列金剛石線切割機是連續切割型金剛石線切割機，設置好切割程序后試樣連續進給，無需手動調節，切割后的樣品尺寸精度高，在±10μm的范圍內。SCK-600系列金剛石線切割機的切割線采用單根線循環往復的運動模式，可使用的線的長度長（150m），一次上線的使用壽命長，大大提高了切割效率。張緊輪采用氣動張緊的模式，氣壓的大小可根據線徑的粗細進行調整，當線徑過細時可有效的保護切割線不會(huì )因張緊力過大而斷裂。當切割機配合電動轉臺使用時可進行精密切割，切割出的樣品表面狀態好，呈無線痕的磨砂面。
主要特點
1、適用于脆性、容易解理晶體的精密切割。
2、采用金剛石線進行切割，切割質量?jì)?yōu)良。
3、采用鋁型材結構，美觀輕便。
技術參數
產品型號 | SCK-604 | SCK-605A | SCK-605B | |
主要參數 | 線速度 | 0-5m/s | 0-8m/s | |
繞絲筒電機參數 | AC220v 50Hz 300w | |||
切割線總長度 | 150m | |||
電動角位臺角度調節范圍 | ----------- | ±10° | ||
電動角位臺重復定位精度 | ------------ | ±450″ | ||
電動角位臺中心承載重量 | ----------- | 5kg | ||
樣品重量 | 10kg | 3kg | ||
電動轉臺旋轉角度 | --------- | 0-360° | ||
電動轉臺重復定位精度 | --------- | 0.02° | ||
手動角位臺角度調節范圍 | ±15° | ------------ | ||
手動角位臺角度調節精度 | 5′ | -------------- | ||
手動轉臺旋轉角度 | 0-360° | ------------------ | ||
手動轉臺旋轉角度精度 | 5′ | ------------------ | ||
Z軸行程 | ≤160mm | |||
Y軸行程 | ≤180mm | |||
切割樣品直徑 | Φ150mm | |||
張緊結構 | 氣動張緊 | |||
外觀結構 | 半封閉 | 全封閉 | ||
張緊力調節范圍 | 0.1-0.4MPa | |||
金剛石線使用直徑 | ＜0.45mm | |||

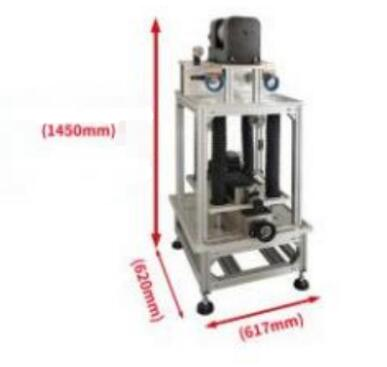

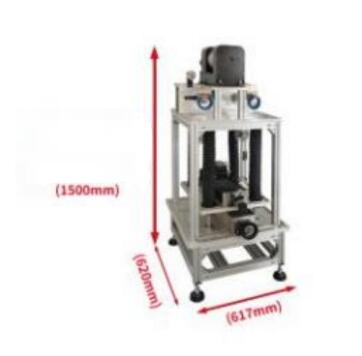

外形尺寸(長x寬x高mm) | 617x620x1450mm | 617x620x1500mm | ||
| |
| ||
機床重量 | ≈180kg | |||
功能用途 | 1、陶瓷材料：氧化鋁陶瓷、氧化鋅陶瓷、氧化鋯陶瓷、靶材陶瓷、蜂窩陶瓷、半導體陶瓷、導電陶瓷、不導電陶瓷等； 2、晶體材料：石墨、硅晶體（太陽能多晶硅、單晶硅）、藍寶石、氧化鋁晶體、紅外玻璃晶體、氧化鋁晶體、碳化硅晶體、碘化銫晶體等； 3、玻璃材料：硫系玻璃、光學玻璃、石英玻璃、紅外玻璃、玻璃管等； 4、金屬材料：鐵、鋁、銅、鈦合金、鎂合金等金屬及合金、有色金屬（硫化鋅、鐵氧體）等； 5、復合材料：PVC板、碳纖維復合材料、玻璃纖維復合材料等 6、巖石材料：天然巖石、玉石、隕石、裴翠、瑪瑙等精密切割，各類高價值材料的精密切片，地質光片、地質薄片（沉積巖、巖漿巖、變質巖、礦石）等開方切片。 7、熱電材料：碲化鉍，碲化鉛、硅鍺合金等 8、紅外光學材料：硒化鋅、硫化鋅、硅、鍺等晶體 9、生物醫學材料： 生物塑化標本切片（人體動物器官、頜骨軟硬組織聯合切片、種植體觀察、牙齒冠橋，牙齒等組織學標本） ；骨科軟硬組織聯合切片（股骨、髖關節、椎體等鮮活組織和硬組織、帶植入物的骨組織學樣本等）；心腦血管支架切片，結石切片等醫學組織切片； ...... 注：材料硬度小于金剛石線的均可進行精密切割。 | |||
安裝條件 | 1.本設備要求在海拔1000m以下，溫度25℃±15℃，濕度55%Rh±10%Rh下使用。 | |||
標準配件
序號 | 名稱 | 數量 | 圖片鏈接 |
1 | 聚乙烯（PE）張緊輪 | 2個 |
|
2 | 聚乙烯（PE）導向輪 | 2個 |
|
3 | 金剛石線 | 2卷 |
|
4 | 水泵 | 1個 |
|
5 | 樹脂陶瓷塊 | 2塊 |
|
6 | 石蠟棒 | 4根 |
|
可選配件
序號 | 名稱 | 功能類別 | 圖片鏈接 |
1 | 金剛石線 （?0.125、?0.25、?0.35、?0.42mm） | （可選） |
|
2 | 切割專用油 | （可選） |
|
3 | SCK系列加熱平臺 | （可選） | |
5 | 靜音無油空氣壓縮機 | （可選） | |
6 | DX-100單晶定向儀 | （可選） |
|
7 | STX-2500型電動上線器 | （可選） |
