1、爐體：為立式爐殼，其內、外層均為304不銹鋼做成的圓筒，外層鏡面拋光處理。
內外筒與前后法蘭焊成一個整體，爐體開有電極孔、抽氣孔、放氣孔、熱電偶孔、
紅外孔及觀察孔等，各接口的材質均為不銹鋼。
2、爐蓋：由內外封頭和法蘭焊成，中間可通水冷卻，爐蓋開啟裝置。
3、爐底：由內外封頭和法蘭組成，中間通水冷卻，下部設有充放氣孔，固定在爐體
下部，設有電極引出裝置。
4、發熱體及隔熱屏：發熱元件采用高純片制作而成，有效增加輻射面積，保證溫區
的均勻性。隔熱屏最里面一層采用鎢板，其他的采用模板和不銹鋼板制作。
5、真空系統：主要由直聯泵、分子泵或擴散泵，氣動擋板閥、氣動截止閥、數顯復
合真空計、真空管路、放氣閥、支架等組成；真空管道與泵之間采用金屬波紋軟
管快速接頭聯接（減緩震動）。
產品名稱： 1500度真空鉬絲爐帶防爆
產品型號： SCK-150-1500
產品簡介
在真空或氣氛保護情況下對物料進行無污染熱處理的設備，可以在氮氣、氬氣，氫氣等氣氛下燒結。主要應用于高溫氣氛燒結、高溫真空燒結、透明陶瓷等材料燒結。
主要特點
1、結構組成
爐體、爐蓋、爐底、真空系統、控制系統、冷卻系統、發熱體及隔熱屏等。
2、結構說明
1、爐體：為立式爐殼，其內、外層均為304不銹鋼做成的圓筒，外層鏡面拋光處理。內外筒與前后法蘭焊成一個整體，爐體開有電極孔、抽氣孔、放氣孔、熱電偶孔、紅外孔及觀察孔等，各接口的材質均為不銹鋼。
2、爐蓋：由內外封頭和法蘭焊成，中間可通水冷卻，爐蓋開啟裝置。
3、爐底：由內外封頭和法蘭組成，中間通水冷卻，下部設有充放氣孔，固定在爐體下部，設有電極引出裝置。
4、發熱體及隔熱屏：發熱元件采用高純片制作而成，有效增加輻射面積，保證溫區的均勻性。隔熱屏最里面一層采用鎢板，其他的采用模板和不銹鋼板制作。
5、真空系統：主要由直聯泵、分子泵或擴散泵，氣動擋板閥、氣動截止閥、數顯復合真空計、真空管路、放氣閥、支架等組成；真空管道與泵之間采用金屬波紋軟管快速接頭聯接（減緩震動）。
技術參數
S C K 真空鉬絲爐帶防爆 | 型號 | SCK-150-1500 | |
特點 | 1、設備外形小巧，占地不足2平米 2、外觀精致，美觀大方 3、腔體采用鉬隔熱屏保溫，腔體潔凈，不污染樣品 4、帶有冷阱，最大限度的保護分子泵 5、配有分子泵，真空度可達8*10-4Pa 6、相對于管式爐更安全，該爐通氫氣時沒有斷管子的風險
| ||
最大功率 | 15KW | ||
最高加熱溫度 | 1500℃ | ||
最高加熱溫度 | Dia100X100 | ||
保溫方式 | 鉬、不銹鋼隔熱屏 | ||

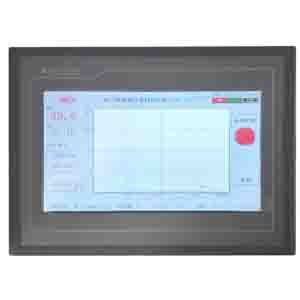

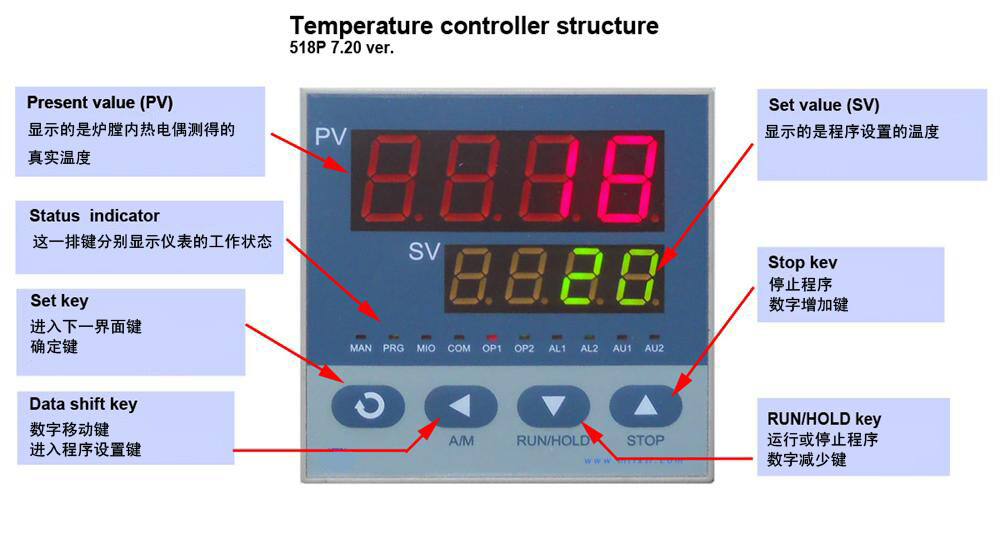

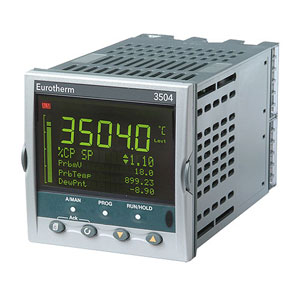

控溫模式 | 采用宇電程序控溫儀表（標配） 1、30段程序控溫智能PID調節。 2、具有過溫保護 斷偶保護過溫或斷偶時電爐加熱電路自動切斷,，（當電爐溫度超過1200度或熱電偶燒斷時，主電路上的交流繼電器會(huì )自動斷開， 主電路斷開，面板上ON燈熄滅，OFF燈亮，有限的保護電爐）。 3、帶有485 通訊接口（選購軟件時標配） 4、具有斷電保護功能，即斷電后再給電啟動爐子時、程序不是從起始溫度開始升、而是從斷電時爐溫開始升。 5、儀表具有溫度自整定的功能
（更換進口儀表，需要另外付費，選購） | ||

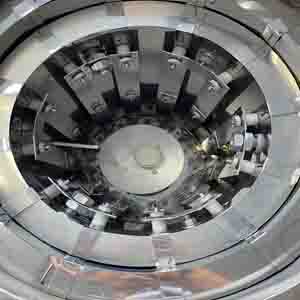

腔體
| 腔體采用鉬和不銹鋼作為隔熱屏，鉬片為加熱元件 有效加熱面積Dia100×100mm 腔體無雜質，不污染材料 | ||

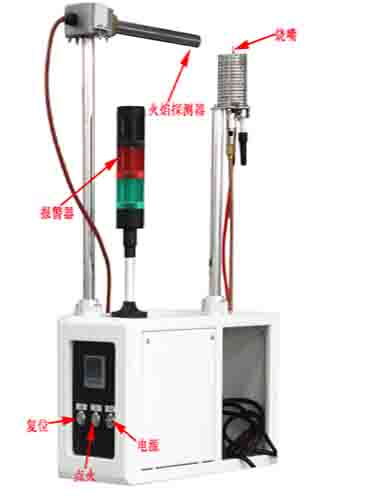

點火器
| 點火器主要用于尾氣的處理，從加熱爐中出來的尾氣如果直接排放有一定的危險， 點火器可以把排放出來的可燃氣體燃燒掉。 技術參數： 1.點火器的結構 HQ點火器由燒嘴、高壓包、智能控制器、指示燈、電磁閥、紫銅管、火焰監測器等組成。 2.點火過程： 打開點火按鈕、電磁閥開啟、氣體流出到點火嘴、點火嘴噴出電火花點火，火焰檢測器 檢測到火焰、點火成功、綠燈亮，火焰檢測沒有檢測到火焰、點火失敗、黃燈亮并伴隨 有報警聲、進氣口電磁閥自動關閉。 3.電磁閥： 220V 常閉 4.電源：220V 50HZ 200W 5.觸電容量：最高2A，253V,內部沒有熔斷絲 6.控制閥門數：1個
| ||

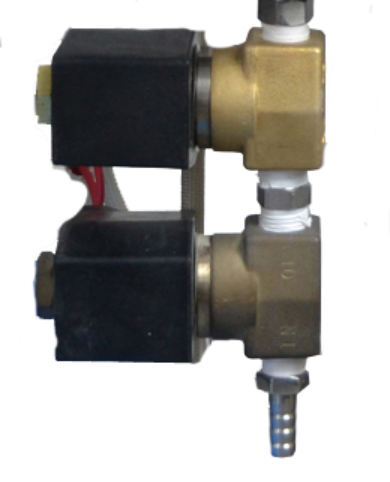

防爆系統 | 防爆系統由壓力傳感器和防爆閥組成， 壓力傳感器，可在壓力控制表上設置報警壓力，當爐管內壓力大于等于設定的報警壓力時，防爆電磁閥會(huì )自動啟動，并放出爐管內多余的氣體。 防爆電磁閥由兩個方向相反的單向閥組成，無論是真空還是氣氛下都可以關的很好，不漏氣，不回流。

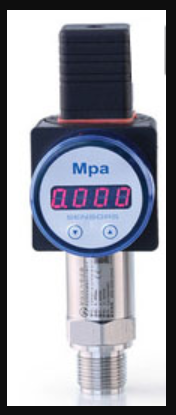

壓力變送器 電磁閥
| ||

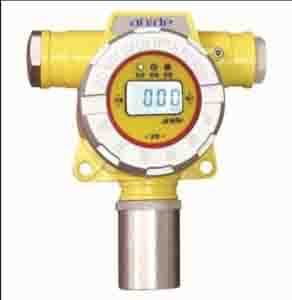

氫氣探測器
| 氫氣氣體探測器是一種通過進口催化燃燒式傳感器，可以對氫氣的易燃易爆性進行檢測的安全儀器。具有防爆、防塵的特點，可廣泛適用于石油、化工、冶金、煤礦等存儲、使用與貯存氫氣的場所。 | ||
腔體真空度（擴散泵機組） （方案二） | < 5×10 -3Pa | ||
腔體充氣壓力 | < 0.05MPa | ||
升壓率 | <4Pa/小時 | ||
控制精度 | +/- 1 ℃（600度以上） | ||
溫度檢測方式 | B型熱電偶 | ||
最大升溫速率 | < 20℃/Min | ||
真空腔體內是否水冷 | 是 | ||
冷水機（選配） | 5P | ||
真空機組 | 機組輸入電壓 | 380V /220V | |
波紋管 | KF40×1000 | ||
真空擋板閥 | KF40 | ||
分子泵
（方案一） | 分子泵型號 | FF-160 | |
輸入電壓 | 220V | ||
分子泵進氣口法蘭 | DN160 | ||
分子泵抽氣速率L/S（對空氣） | 600 | ||
分子泵極限壓強（Pa) | 6×10-7 | ||
冷卻方式 | 水冷 | ||
冷卻水壓（MPa） | 0.1-0.2 | ||
建議啟動壓強 | 10pa | ||
前機真空泵BSV30 | 功率 | 1.1KW | |
電壓 | 380V | ||
轉速 | 1420rpm | ||
進氣口徑 | KF25/KF40 | ||
前機泵抽氣速率（L/S） | 8 | ||
極限壓強 | 5X10 -1Pa | ||
擴散泵TK200 （方案二） | 電壓 | 220V | |
功率 | 1800W | ||
進氣接口 | DN200 | ||
出氣接口 | DN40 | ||
注入油量 | 0.55L | ||
抽氣速率（N2） | 2000L/S | ||

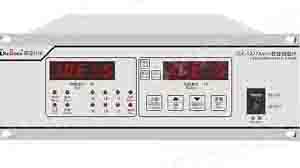

復合真空計
| 復合真空計型號 | ZDF | |
電源 | 220V 55W | ||
控制精度 | ± 1% | ||
真空計測量范圍 | 10-5 -10 5 Pa | ||
總功率 | 5.9KW | ||
制冷量 | 13.6KW | ||
電源 | 380V/50Hz | ||
外形尺寸 | 1150×520×1140 | ||
重量 | 180Kg | ||

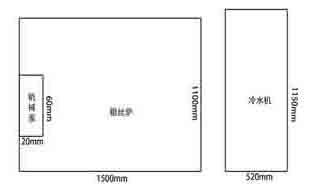

產品布局圖 |
| ||
標準配件
| 序號 | 設備組成 | 組成 | 生產廠家 | 數量 |
1 | 爐體系統 | 爐體、爐蓋及爐底 | 鄭州塞基新材料科技有限公司 | 1套 |
| 爐蓋開啟裝置 | 鄭州塞基新材料科技有限公司 | 1套 | ||
| 操作平臺 | 鄭州塞基新材料科技有限公司 | 1套 | ||
2 | 加熱系統 | 發熱體 | 鄭州塞基新材料科技有限公司 | 1套 |
| 隔熱屏 | 鄭州塞基新材料科技有限公司 | 1套 | ||
| 料臺 | 鄭州塞基新材料科技有限公司 | 1套 | ||
3 | 真空系統 | 直聯泵 | 北京北儀優成 | 1臺 |
| 分子泵 | 北京科儀 | 1臺 | ||
| 真空管路 | 鄭州塞基新材料科技有限公司 | 1套 | ||
| 復合真空計 | 成都正華 | 1臺 | ||
| 高真空閥門 | 上海真空閥門 | 1套 | ||
| 電離規管 | 成都正華 | 1只 | ||
| 電阻規管 | 成都正華 | 1只 | ||
4 | 電控系統 | 西門子標準電控柜 | 鄭州塞基新材料科技有限公司 | 1套 |
| B型熱電偶 | 鄭州塞基新材料科技有限公司 | 2套 | ||
| 變壓器及聯接銅排 | 鄭州塞基新材料科技有限公司 | 1套 | ||
| 5 | 冷卻水系統 | 進出水聯排及銅閥門 | 鄭州塞基新材料科技有限公司 | 1套 |
| 不銹鋼水管 | 鄭州塞基新材料科技有限公司 | 1套 | ||
| 6 | 氫氣探測器 | 鄭州塞基新材料科技有限公司 | 1套 | |
| 7 | 點火裝置 | 鄭州塞基新材料科技有限公司 | 1套 | |
| 8 | 防爆系統 | 鄭州塞基新材料科技有限公司 | 1套 |
